Ralo de Fundo da Piscina: Tipos, Função e Por Que Usar Modelo Anti Aprisionamento

A segurança dos banhistas depende diretamente da escolha correta de cada componente submerso na sua área de lazer. Entre os itens mais críticos da infraestrutura hidráulica, o ralo de fundo piscina desempenha um papel fundamental na drenagem e na circulação contínua da água, mas exige atenção redobrada quanto aos riscos mecânicos de aprisionamento.

Quando o equipamento não conta com sistemas de alívio ou proteção adequada, a força de sucção gerada pelo bombeamento pode causar acidentes graves. Por essa razão, entender como funciona o vácuo hidrodinâmico e adotar tampas técnicas anti aprisionamento é indispensável para proteger sua família.

Neste guia, você vai compreender a função exata desse dispositivo, as exigências das normas técnicas brasileiras, as diferenças práticas entre os modelos tradicionais e seguros, além de critérios para dimensionar seu sistema com total tranquilidade.

Qual é a função do ralo de fundo piscina e como funciona o vácuo de sucção?

Esse componente hidráulico desempenha um papel essencial no sistema da sua área de lazer. Localizado no ponto mais profundo da estrutura, atua diretamente na captação da água estagnada do fundo, direcionando impurezas decantadas diretamente para o sistema de filtragem e auxiliando na manutenção de piscina para garantir a homogeneização térmica em tanques aquecidos.

O funcionamento mecânico ocorre a partir do trabalho contínuo da motobomba, que cria uma pressão negativa na tubulação hidráulica. Consequentemente, quando o fluxo de entrada é obstruído parcialmente por um corpo, o sistema gera o chamado vácuo de sucção. Esse efeito físico eleva a força de retenção sobre a grelha, tornando o desprendimento manual praticamente impossível sem o alívio imediato do fluxo de bombeamento.

Para mitigar esse risco hidrocinético e evitar acidentes graves por aprisionamento mecânico de membros ou cabelos, a ABNT NBR 10339 estipula diretrizes obrigatórias de dimensionamento e segurança coletiva em instalações residenciais ou públicas:

• Instalação de múltiplos drenos: interligação de pelo menos duas saídas de fundo distanciadas, dissipando o esforço de sucção caso uma das entradas seja obstruída.
• Controle de velocidade periférica: limitação da velocidade máxima da água nas frestas da grelha em até 0,5 metro por segundo com o uso adequado de um dreno com tecnologia de alívio dinâmico.
• Integração com botão de parada de emergência: dispositivo elétrico instalado em local visível para desligamento instantâneo do motor ao menor sinal de risco.

Desde 1976, a Equibombas orienta proprietários e instaladores sobre a correta integração de acessórios de construção e sistemas hidráulicos seguros. Dimensionar a vazão de sucção compatível com o conjunto de filtragem previne esforços desnecessários no motor elétrico e resguarda integralmente os banhistas.

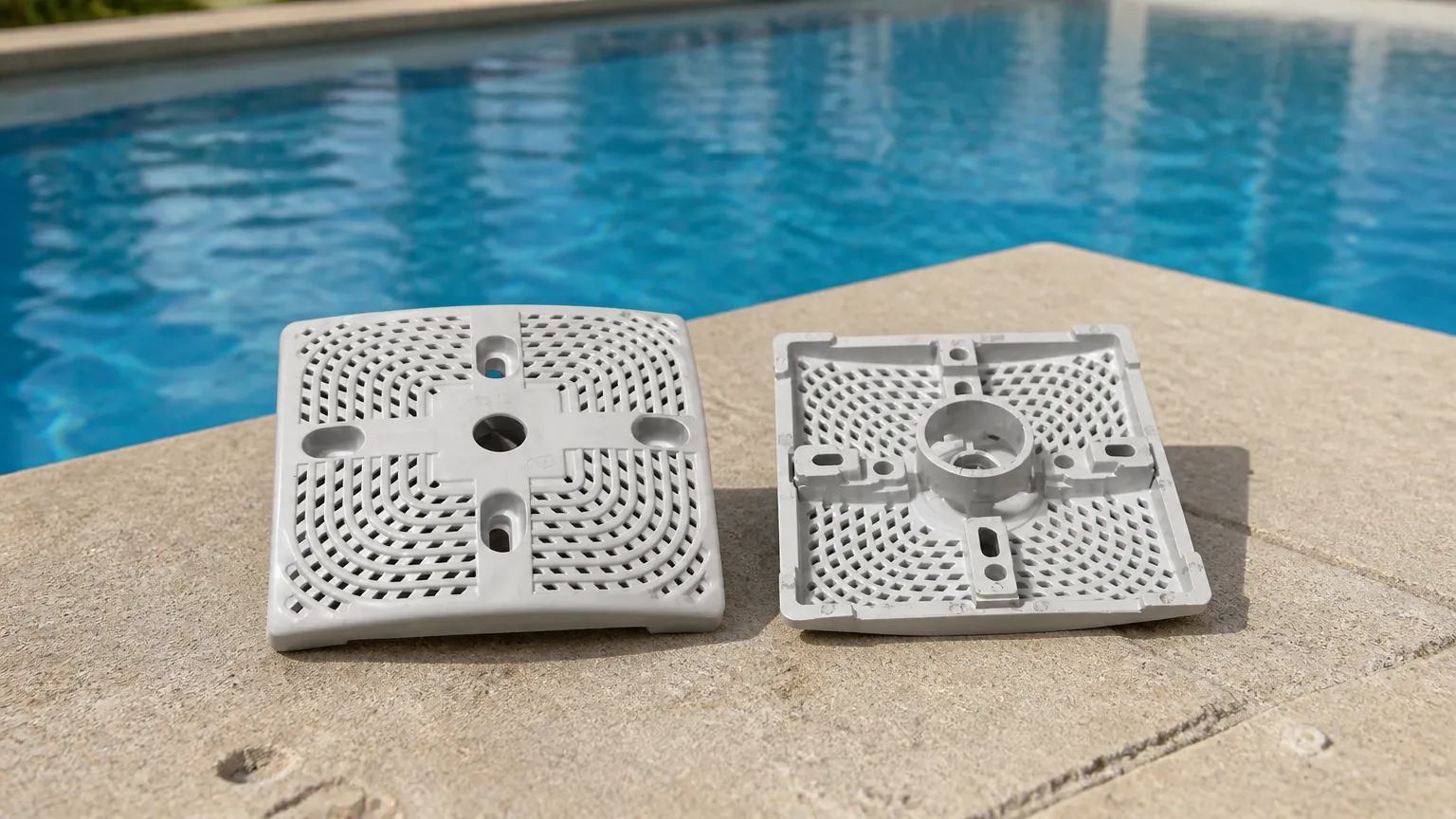

Grelha tradicional vs tampa anti aprisionamento: comparativo de segurança e vazão

A escolha correta dos componentes hidráulicos submersos define o nível de proteção dos banhistas. O terminal convencional de escoamento, quando desprovido de alívio hidrodinâmico, gera uma força de sucção pontual intensa, elevando o risco de aprisionamento de cabelos e membros.

Em contrapartida, a tecnologia com perfil quebra-vórtice dispersa o fluxo em múltiplos pontos perimetrais. Essa dispersão reduz drasticamente a velocidade de escoamento e impede a formação de vácuo total, mesmo que ocorra obstrução acidental na área central da grade.

Com o propósito de assegurar que o sistema hidráulico funcione com estabilidade mecânica, você deve considerar os seguintes critérios técnicos:

• Vazão de sucção: deve ser compatível com a capacidade nominal da motobomba instalada na casa de máquinas.
• Área aberta de escoamento: abertura geométrica calculada para manter a velocidade da água abaixo de 0,5 m/s.
• Dreno de fundo: preferencialmente instalado em pares interligados para evitar sucção isolada, utilizando modelos como a tampa protetora de alta vazão.
• Dispositivos complementares: inclusão de um botão de parada rápida para desligamento imediato do circuito de bombeamento.

O que diz a norma ABNT NBR 10339 sobre a instalação do dreno submerso

A segurança hidráulica em áreas molhadas exige rigor técnico absoluto. No Brasil, o texto oficial estabelece parâmetros compulsórios para projeto, execução e conservação de sistemas de recirculação em espaços de lazer. Seu objetivo central é erradicar os riscos graves de afogamento decorrentes da retenção de cabelos, membros ou torso de banhistas pela pressão do fluxo.

De acordo com o texto normativo, a instalação de um único ponto para drenagem é terminantemente contraindicada em novas construções. Para dissipar a pressão negativa gerada pelo sistema hidráulico quando o conjunto opera, a regulamentação exige configurações geométricas e dispositivos mecânicos complementares:

• Dois ou mais drenos interligados: a água deve ser succionada por pelo menos dois pontos conectados à mesma tubulação, com distância mínima de 1,5 metro entre eles ou instalados em planos distintos (fundo e parede lateral), evitando a obstrução simultânea pelo corpo de um único banhista.
• Uso obrigatório de grelhas específicas: a instalação requer peças com geometria abaulada ou vórtice controlado, impedindo o selamento mecânico completo da passagem do fluxo de água.
• Dimensionamento da velocidade de escoamento: o cálculo da velocidade máxima da água na abertura das grades não pode ultrapassar 0,5 m/s, garantindo que o esforço hidrodinâmico não retenha ninguém submerso.
• Mecanismo de desativação rápida: inclusão obrigatória do acionador de emergência em local visível, acessível e devidamente sinalizado, permitindo desligar instantaneamente a força motriz em incidentes.

Portanto, a correta adequação do ponto de drenagem assegura a conformidade legal da estrutura e protege a integridade física de todos os usuários. Desde 1976, a Equibombas disponibiliza assessoria técnica e soluções seguras para projetos residenciais e comerciais atenderem a essas exigências normativas.

A importância de integrar botão de emergência e dimensionar a motobomba

A segurança hidráulica em áreas aquáticas depende diretamente do equilíbrio entre a capacidade de circulação e os dispositivos de alívio de pressão instalados. Mesmo com a presença de grades técnicas no fundo da estrutura, o dimensionamento incorreto do motor elétrico pode gerar uma força de arraste excessiva na tubulação, elevando significativamente o risco de acidentes mecânicos ao utilizar o ralo de fundo piscina.

Quando a vazão da motobomba ultrapassa a capacidade nominal da abertura inferior, cria-se uma pressão negativa perigosa. Se ocorrer uma obstrução acidental das grades, esse diferencial hidrodinâmico forma um bloqueio imediato de difícil liberação manual, tornando indispensável o uso de salvaguardas adicionais para proteger os usuários durante o banho, assim como ocorre no planejamento de uma piscina aquecida bem estruturada.

Para neutralizar falhas humanas ou eventos imprevistos na circulação, a integração de dispositivos de desativação rápida atua como uma barreira complementar indispensável. Desse modo, a instalação planejada deve assegurar respostas imediatas diante de qualquer anormalidade na linha de sucção:

• Botão de emergência: dispositivo eletromecânico do tipo cogumelo que interrompe instantaneamente a alimentação elétrica do motor, anulando a sucção ao menor sinal de perigo.
• Posicionamento visível e acessível: instalação em local estratégico da área externa, com acionamento desobstruído ao alcance tanto de adultos quanto de crianças.
• Conformidade com a norma ABNT NBR 10339: alinhamento rigoroso entre a potência da motobomba, o diâmetro da tubulação hidráulica e a velocidade máxima de escoamento.
• Sistemas de liberação de vácuo: válvulas automáticas de segurança que quebram a pressão negativa na tubulação em frações de segundo caso ocorra bloqueio físico.

Desde 1976, a Equibombas orienta projetos residenciais e comerciais a priorizarem a proteção dos banhistas ao escolher uma empresa de piscinas com tradição técnica, fornecendo conjuntos de filtragem e acessórios de segurança dimensionados com precisão.

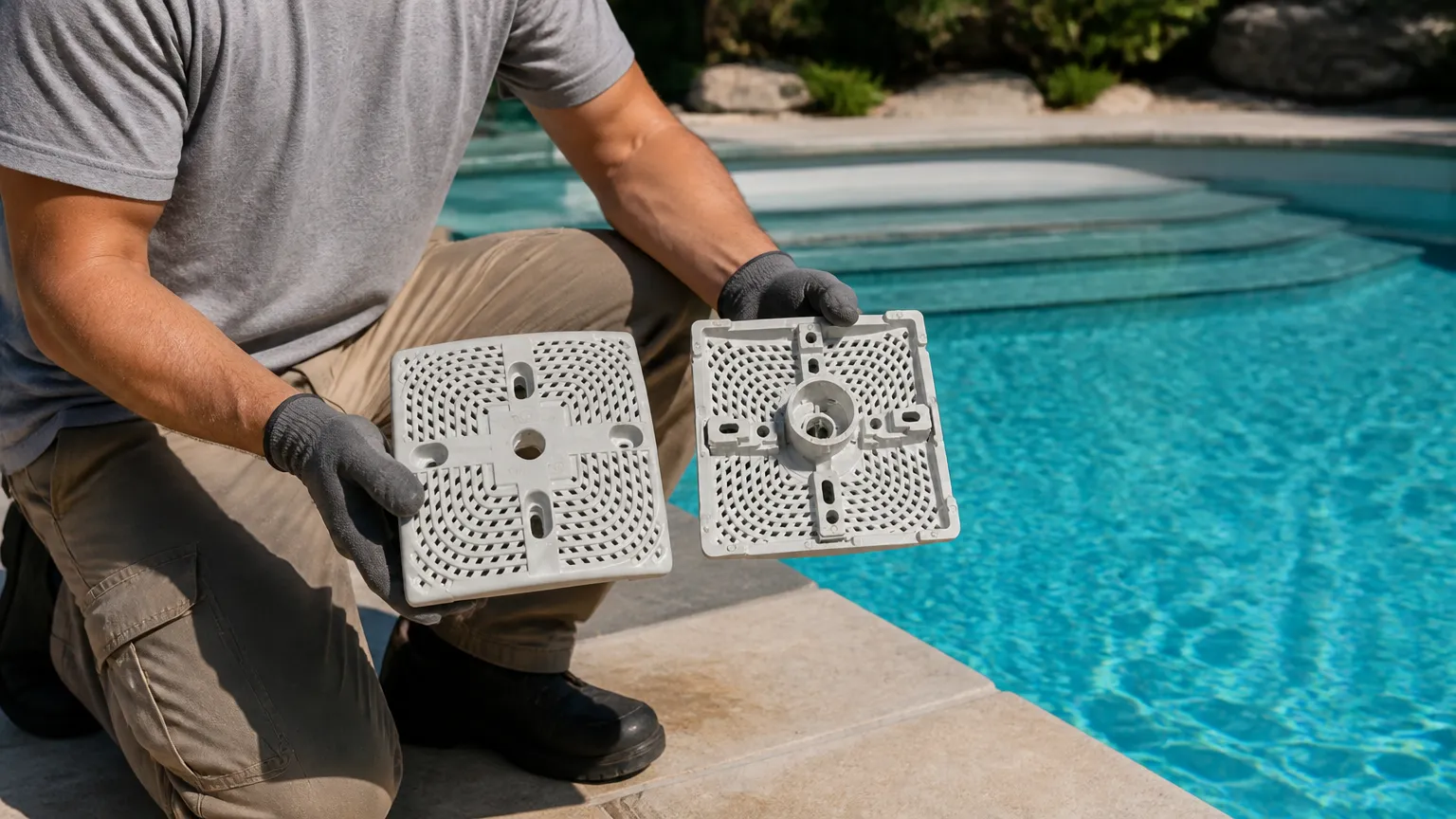

Critérios para escolher e manter a grelha protetora em sua área de lazer

A proteção dos banhistas exige rigor na seleção e na conservação dos componentes hidráulicos submersos. Escolher o modelo correto previne acidentes graves relacionados à força de retenção gerada pelo sistema de filtragem em funcionamento contínuo.

Com o intuito de assegurar total conformidade operacional e tranquilidade durante os momentos de lazer, você deve avaliar requisitos técnicos fundamentais antes da compra e durante a rotina de manutenção:

• Vazão máxima suportada: certifique-se de que a capacidade de escoamento da grade exceda a vazão nominal gerada pela motobomba, eliminando a formação de vácuo localizado perigoso.
• Conformidade com a norma ABNT NBR 10339: priorize peças projetadas com desenho geométrico convexo ou grelhas vortex, impedindo a vedação completa do fluxo pelo corpo humano ou cabelos.
• Compatibilidade do encaixe: confirme o diâmetro da tubulação existente e o tipo de conexão hidráulica para evitar adaptações inadequadas que comprometam a fixação estrutural.
• Inspeção regular de integridade: examine periodicamente parafusos de ancoragem e verifique se há trincas causadas por radiação ultravioleta ou desgaste natural do termoplástico.
• Integração de segurança auxiliar: combine a instalação física das tampas protetoras com um interruptor emergencial de fácil acesso externo para interrupção imediata da sucção elétrica.

A substituição preventiva de tampas danificadas deve ocorrer imediatamente ao notar qualquer fissura. Com experiência e tradição desde 1976 no segmento aquático, a Equibombas disponibiliza acessórios para construção e sistemas confiáveis para manter seu ambiente de lazer plenamente seguro para toda a família.

Conclusão

Garantir a integridade física de quem aproveita a área de lazer deve ser sempre o ponto de partida no planejamento de qualquer projeto aquático. Prevenir incidentes causados pela força hidrodinâmica requer a combinação equilibrada entre equipamentos bem dimensionados, respeito às normas técnicas vigentes e manutenção preventiva frequente.

A instalação de grelhas que quebram o vórtice, associada ao uso de drenos interligados e mecanismos de desativação elétrica imediata, transforma completamente os padrões de proteção da sua estrutura, eliminando pontos perigosos de pressão negativa que colocam vidas em risco desnecessário.

Desde 1976, a Equibombas é referência no fornecimento de soluções especializadas para piscinas e ambientes de lazer em todo o Brasil. Nossa tradição e rigor técnico asseguram o acesso aos melhores acessórios de construção e segurança com condições facilitadas de pagamento e suporte qualificado. Se você deseja adequar sua instalação hidráulica, escolha o ralo de fundo piscina anti aprisionamento ideal com os especialistas da Equibombas e proporcione momentos inesquecíveis com máxima proteção para toda a sua família.
